Раскроечный аппарат планшетного типа DCF70R
Раскроечный аппарат планшетного типа DCF70R

AOKE DCF70R - режущий плоттер с конвейерной лентой.
Популярная модель: DCF70-2516R
Спецификация: Система видео регистрации.
Комплектация: нож осциллирующий, чертежный инструмент.
Виды материалов: резина, кожа, уплотнитель, полипропилен, полиэтилен, ПВХ, карточная бумага, жесткая ткань и т.д.
Применение: изготовление образцов и шаблонов на предприятиях легкой промышленности, производствах рекламных вывесок, указателей, дисплеев, уплотнительных колец и т.д.

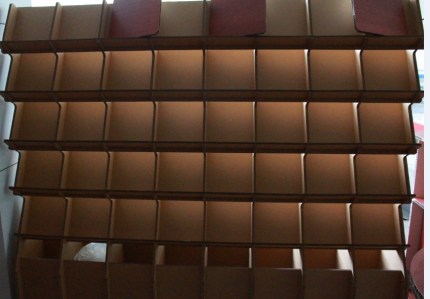

DCF-70R-41

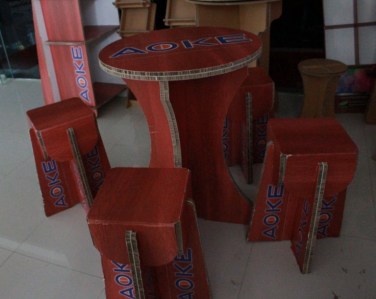

DCF-70R-35

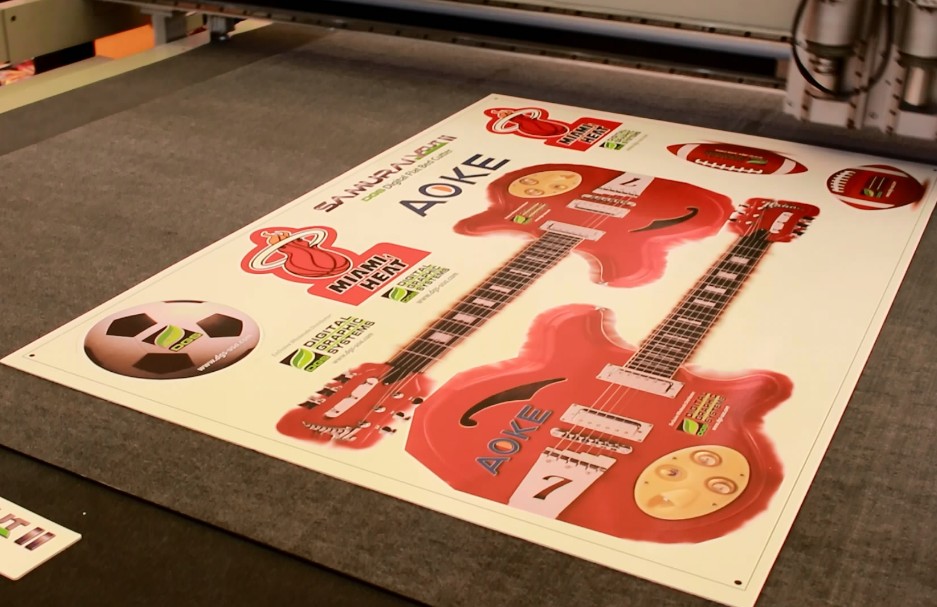

DCF-70R-239

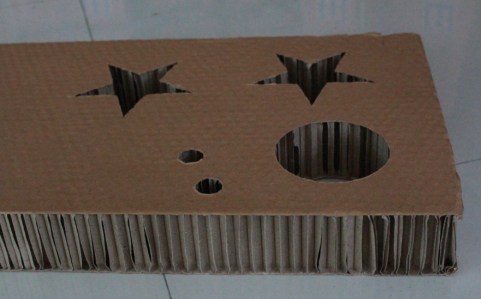

DCF-70R-17

Конвейерный раскроечный аппарат AOKE DCF70R создан на основе модели DCF70. Он не просто сохранил все функции предшественника, но и позволил осуществить непрерывную резку материла, благодаря оснащению транспортерной лентой. Таким образом, производительность аппарата повышается в разы. Плоттер AOKE DCF70R автоматически убирает готовый материал с режущего стола и в то же время перемещает новую заготовку в рабочую зону.

Основные характеристики:
  • Усовершенствованная конвейерная лента;
  • Высокоэффективная система транспортировки материала;
  • Удобная панель управления и мощный серводвигатель;
  • Линейные направляющие привода;
  • Новый модульный дизайн.

ИНСТРУМЕНТЫ

Ножи

Градус ножа Применение
Нож 16 Используется для порезки материала толщиной 10-15 мм. Подходит для таких материалов как:  картон,   гофрированный картон, упаковочная бумага, макулатурный картон, офсетная бумага, ячеистые материалы, прессованный пенопласт, композитные материалы и т.д.
Нож 20 Используется для порезки материала толщиной 7-10 мм. Подходит для таких материалов: картон, гофрированный картон, упаковочная бумага, макулатурный картон, офсетная бумага, ячеистые материалы, прессованный пенопласт, композитные материалы и т.д.
Нож 26 Используется для порезки материала толщиной 5-7 мм. Подходит для таких материалов: картон, гофрированный картон, упаковочная бумага, макулатурный картон, офсетная бумага, ячеистые материалы, прессованный пенопласт, композитные материалы и т.д.
Нож флюгерный (Опционно) Используется для порезки материала толщиной до 2 мм. Подходит для картона, упаковочной бумаги, макулатурного картона, офсетной бумаги, самоклеющейся бумаги и пр.
Нож для пенопласта (Опционно) Используется для порезки пенопласта и других легких материалов толщиной до 60 мм
Двухлезвийный нож (Опционно) В основном используется для тяжелых материалов большой толщины, таких как макулатурный картон, полипропилен и т.д.
Нож 30 (Опционно) В основном используется для тяжелых материалов, таких как карбоновый уплотнитель, резина, макулатурный картон, полипропилен и пр.



Чертежный инструмент

Наименование Применение
Маркеры для черчения Черчение



Система видеорегистрации

Цифровая система видеорегистрации KASEMAKE используется на электронных раскроечных аппаратах серии DCF. Система позволяет использовать аппарат без применения заготовок, для порезки под заказ, работать с предварительно отпечатанным материалом. Так как система регистрации печати обеспечивает точную регулировку оттисков, видео система с точностью регистрирует позицию предварительно отпечатанного листа на координатном столе, позволяя соблюдать четкое соответствие между оттиском и цифровой линией, используемой для порезки.

Ручная регулировка занимает время. Электронная регистрация быстрее и точнее. Разместите лист максимально близко к правильному положению на столе – и видеосистема отрегулирует расположение и вращение буквально за секунды, исключит любые ошибки и обеспечит высококачественный результат.

Система видеорегистрации состоит из цифровой камеры, размещенной на режущей головке аппарата DCF. Это позволяет распознать типографскую метку на отпечатанном листе. После распознания метки, траектория режущего инструмента выводится на правильный курс. Это оказывает влияние на движение и вращение стола для того, чтобы сопоставить положения рабочего листа и поверхности стола.

Конвейерная лента

Конвейерный стол был создан в основном для поточного и небольшого производства. С его помощью можно автоматически резать и выпускать материал, таким образом повышая продуктивность и снижая производственные и трудовые затраты.

Технические характеристики плоттеров AOKE DCF70R
Модель DCF70-2516R DCF70-1713R DCF70-1310R
Полезная площадь порезки 2500*1600 мм 1700*1300 мм 1300*1000 мм
Конфигурация Осциллирующий нож, чертежный инструмент, конвейерная лента
Максимальная скорость 1400 мм/сек
Минимальный диаметр порезки 6 мм
Максимальная толщина порезки материала 60 мм
Тип двигателя Серводвигатель
Точность До 0,1 мм
Мощность вакуума 5,5 кВт
Формат данных HPGL, DXF, PDF
Напряжение 220 В +/- 10% 50 Гц
Порт передачи данных Параллельный порт, последовательный порт, USB порт
Скорость передачи данных 10 МБ/сек
Объем данных 32 МБ
Габариты 3400*2460*1400 мм 2600*2160*1400 мм 2200*1860*1400 мм
Уточнение Другие размеры доступны под заказ
